1、系統概述

礦井井筒（包含主井、副井、風井等）建成使用后，地層的沉降會(huì )引起與井壁之間的相對移動，產生了附加摩擦力，從而造成了井壁的縱向變形、環向變形及徑向變形，變形到一定程度，井壁就會(huì )發生破壞。掌握井壁的變形量，可以推算井壁的受力狀態，預測井壁是否可能發生破壞，以便提前采取措施，保證安全生產。因此，建立井筒變形自動監測報警系統既可保證罐道安全，又可為預測井壁的安全性提供重要數據，對保證井筒安全具有重要意義。

2、監測方法

2.1 罐道縫監測方法

如圖1所示，在罐道縫上下方的罐道背面各選取一基點，并各焊上一塊鋼板，上方的鋼板固定位移傳感器，下方的鋼板固定位移傳感器的活動端。當井壁發生縱向變形時，上下兩基點之間的距離發生變化，位移傳感器與其活動端相對移動，并輸出相對應的電信號，測量信號的大小就可算出上下兩基點的移近量，即罐道縫的壓縮量。罐道縫的壓縮量除以每段罐道的長度（約8米），就是測量段井壁的平均應變變化值。當罐道縫的大小接近0時，報警儀就發出聲光報警，提示我們割縫。

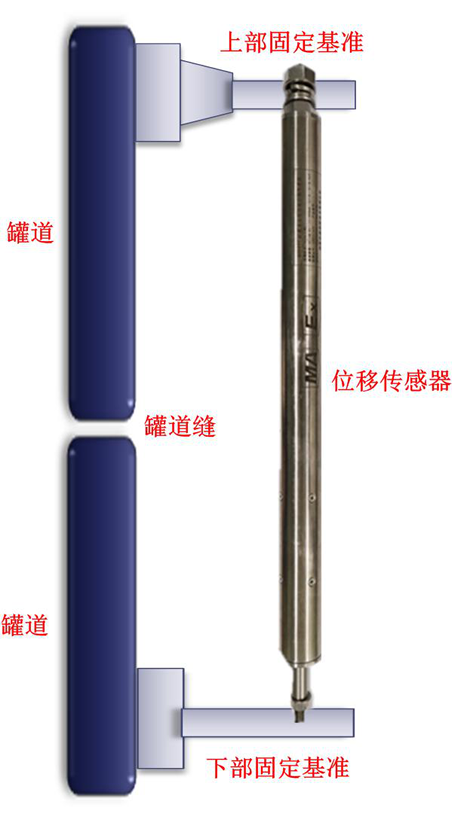

圖1  罐道縫監測方法示意圖

2.2  卸壓槽壓縮量監測方法

如圖2所示，在卸壓槽上下方井壁上各選取一基點，并各固定上一塊鋼板，上方的鋼板固定位移傳感器，下方的鋼板固定位移傳感器的活動端。當卸壓槽發生縱向壓縮時，上下兩基點之間的距離發生變化，位移傳感器與其活動端相對移動，并輸出相對應的電信號，測量信號的大小就可算出上下兩基點的移近量，即卸壓槽的壓縮量。

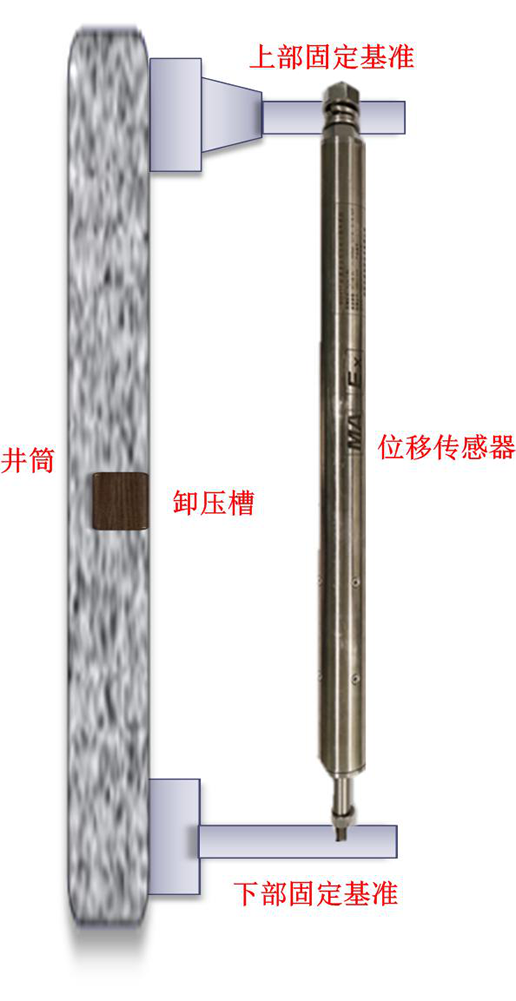

圖2  卸壓槽監測方法示意圖

4  系統組成

系統主要包括位移傳感器、無線監測分站及系統主控站等。

位移傳感器與分站之間自建無線網絡(luò )通訊，傳感器的特點是抗干擾能力強、防水、防砸。

無線分站與系統主控站通信，將存儲數據送系統主控站長期保存，并可打印報表和曲線。另外，數據還可通過局域網及互聯網發布，以供相關負責人查詢。
